 U型鋼設備生產線
  • 2.jpg

  • 3.jpg

  • 4.jpg

產品說明:

全自動U型鋼生產線:是集自動上料--液壓自動開卷機放料→鏟頭壓料 +整平--對鋼帶自動整平,提高下一步焊接工序的精度→自動焊接--對 鋼帶切頭切尾,將兩卷鋼帶的頭尾焊接在一起→儲料活套--用于存儲料 卷,保證產線的不停機生產→自動沖孔--通過電氣編程好孔位控制沖孔 機自動沖孔→輥壓成型--齒輪箱傳動,電機驅動設備完成對鋼帶的輥壓 成型→伺服跟蹤剪切--通過編程定好所需型材的長度,自動剪切為成品 →自動下料為一體的全自動生產線,有效提高了生產效率,節省人工勞 動力。

設備配置
配置一
8T液壓開卷
活套
成型主機整形
伺服跟蹤沖孔
伺服跟蹤切
出料
配置二
8T液壓開卷+上料小車
鏟頭壓引
5輥矯平
板頭剪+自動焊
臥式螺旋活套
沖床沖連接孔
伺服送料
地坑儲料
成型主機
整形伺服跟蹤液壓模切
出料
配置三
3T被動開卷
成型主機
整形伺服跟蹤液壓模切
出料
產品細節

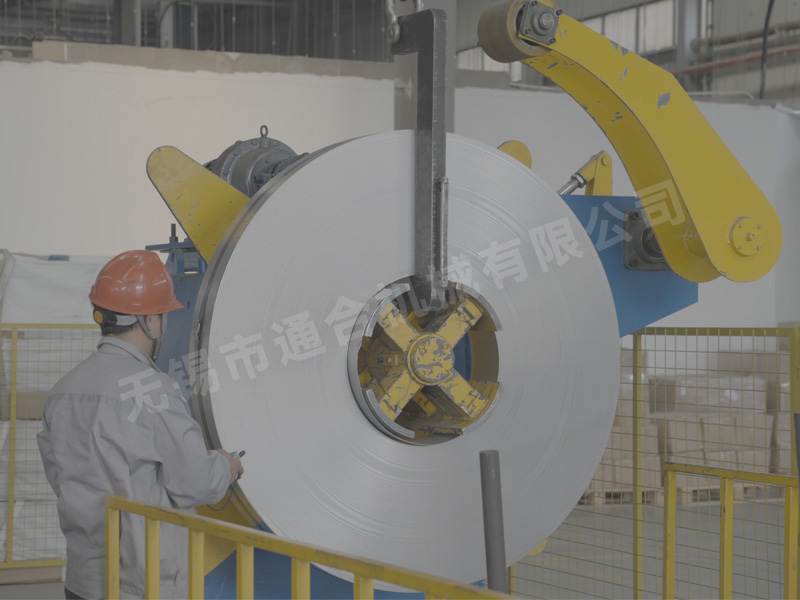

  • 液壓自動開卷機

    液壓自動開卷機

  • 自動剪切對焊機

    自動剪切對焊機

  • 沖孔

    沖孔

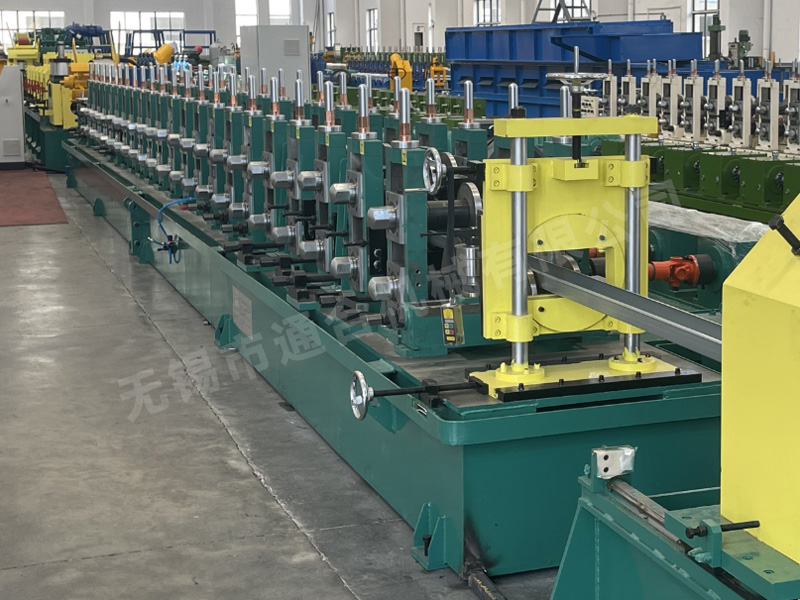

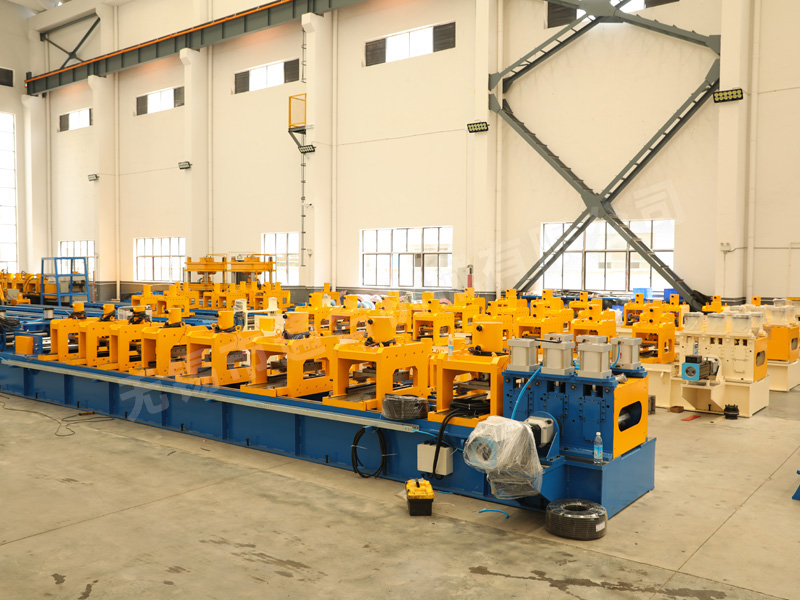

  • 成型主機

    成型主機

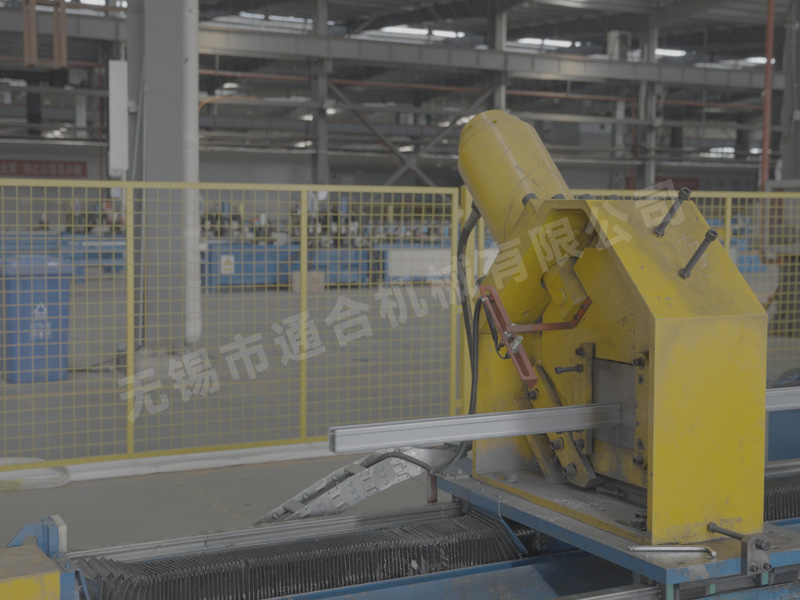

  • 伺服跟蹤切斷

    伺服跟蹤切斷

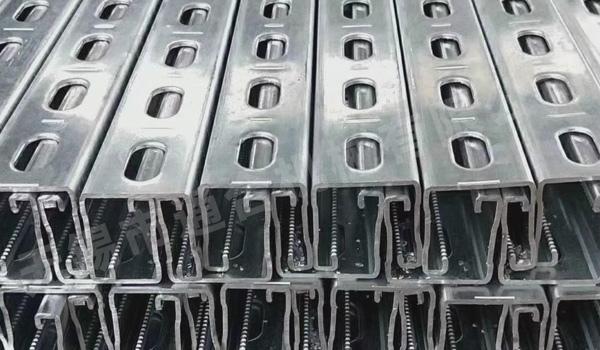

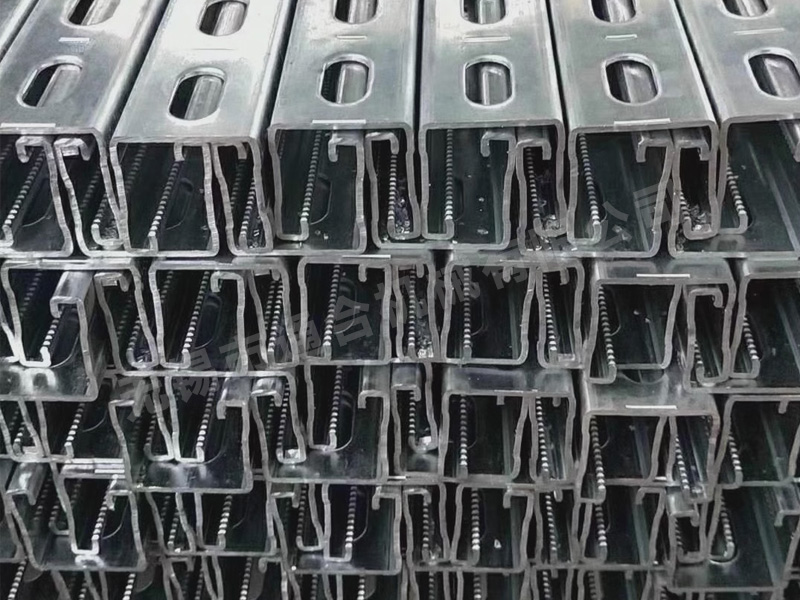

  • 成品

    成品

技術參數

技術要求

參數

軋制原材料

厚度1.0-3.0mm,成型道數為32道

軋制規格

U41mm-U82mm(根據客戶要求來定)


主機結構為:整體機架,冷彎牌坊式結構


傳動系統為:齒輪箱傳動

主軸直徑

80mm,40Cr調質處理


型鋼通過換哈夫套換規格,成型速度40M/Min

進料帶鋼寬度范圍

100-400mm

軋鋼帶鋼厚度

1.5-3.0mm

軋制帶鋼材質

Q235, Q345


冷軋帶鋼


鋅鎂鋁

生產(沖孔)速度

0-30 m/min

工件直線度誤差

<±1mm/1500mm

工件角度誤差

<±1mm/1000mm

工件定長誤差

10m±1mm


產品應用

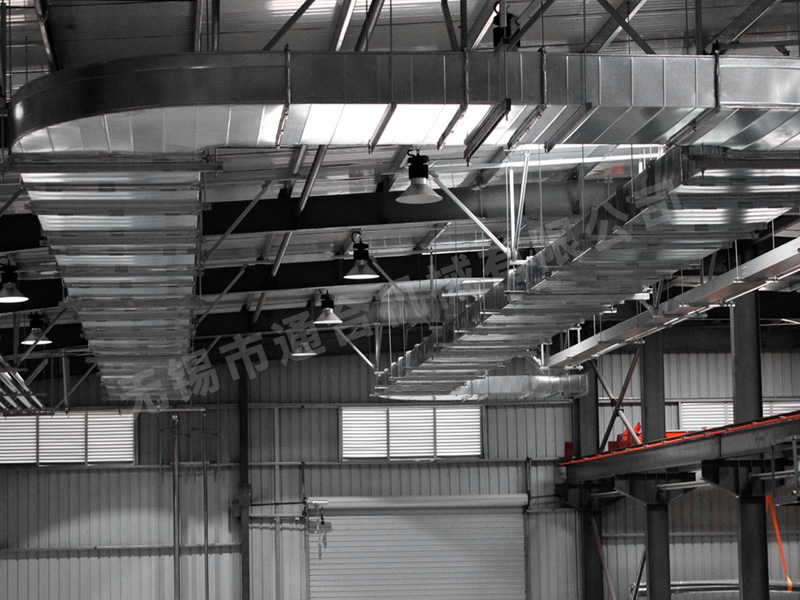

1.jpg抗震支架系統

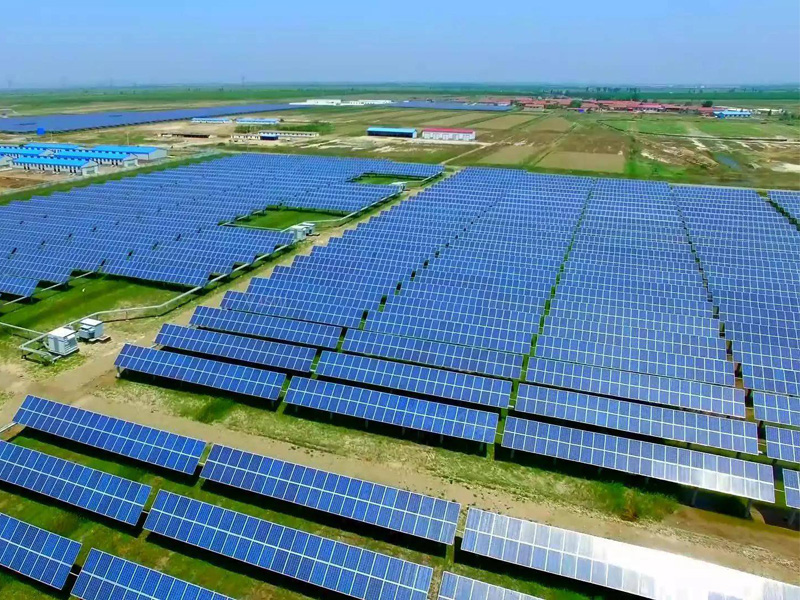

2.jpg太陽能光伏

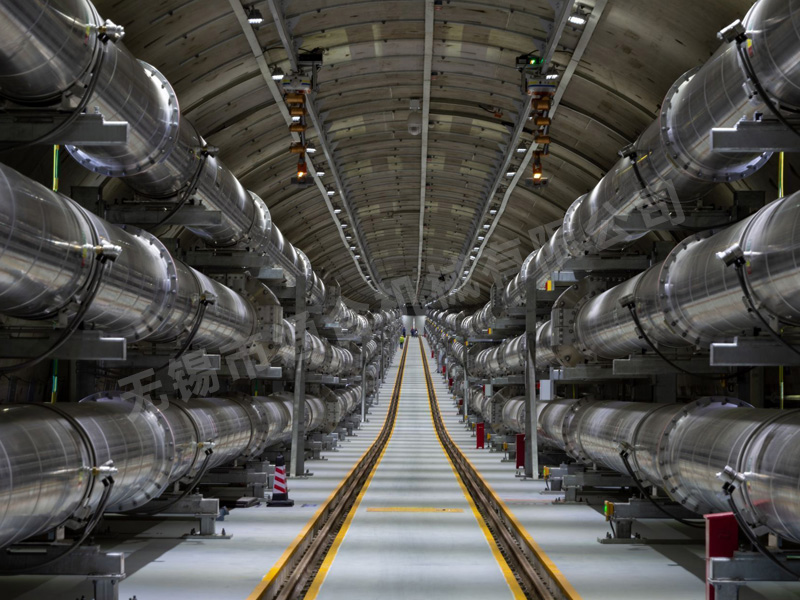

3.jpg綜合管廊
